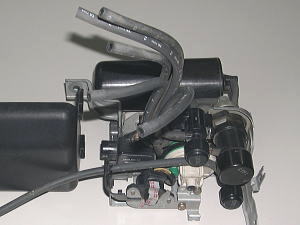

| 取り外したオリジナルな状態 |
|
|
簡単には交換できず、やり残していた箇所のホースをシリコンホースに交換しました。左の写真のユニット（すみませんが正確な名称を知りません）を外さないと交換はできません。
このユニットはボルトx2本でボディに固定されています。ユニットに接続されているハーネスx3ヶを外し、ホースの先を外せば左の写真の状態で取り外せます。このユニットから引き出されているホースには番号が付けられています。組み合わせが決まっているので、接続状態を記録しておく必要があります。 |
|
|
|
カバーを外すと、中は結構ホコリだらけでしたので、交換作業を始める前に、まずは清掃をしました。
当初はユニットから引き出されているホースx6本のみ交換するつもりでしたが、交換用のシリコンホースが余りそうだったので、ユニット内部のホースも全部交換することにしました。 |
|
 |

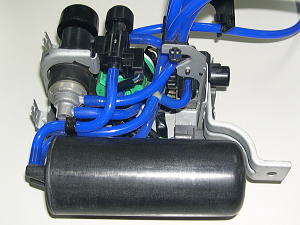

| シリコンホースに交換後 |
|
|
|
|
 |

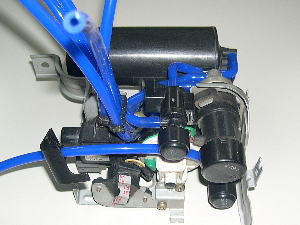

| シリコンホースに交換後 |
|
|
交換は一本ずつ行います。1本外して同じ長さにシリコンホースをカットし、装着します。この繰り返しですべてのホースを交換しました。ゆっくり作業したので2時間ほどかかってしまいました。 |
|
|
|

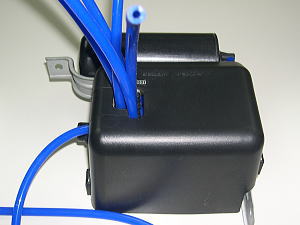

| 最後にカバーを取り付ければユニットは完成です。（右の写真） |
|
 |
| シリコンホースに交換後 |
|
|
|
|
 |

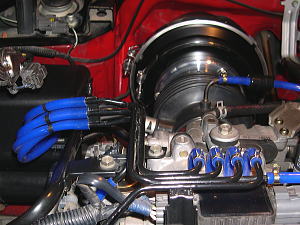

| 装着後 |
|
|
ユニットを車輌に戻します。ボルトx2本で固定し、ハーネスを接続します。 |
|
|
|
交換したホースと相手側のパイプにはあらかじめ番号を付けておきましたので、同じ番号通しを接続します。
ユニットから引き出されている6本のホースをすべて接続すれば完成です。
作業時間は約3時間ほどでした。前回の分と併せて、使用したシリコンホースは約4メートルでした。（ホース外径は8mm,
ホースの単価はメートルあたり約700円位です。） |
|
 |

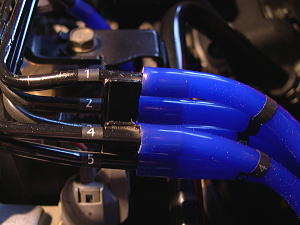

| 間違えないように番号ラベルを貼付 |
|
|
|
|
 |

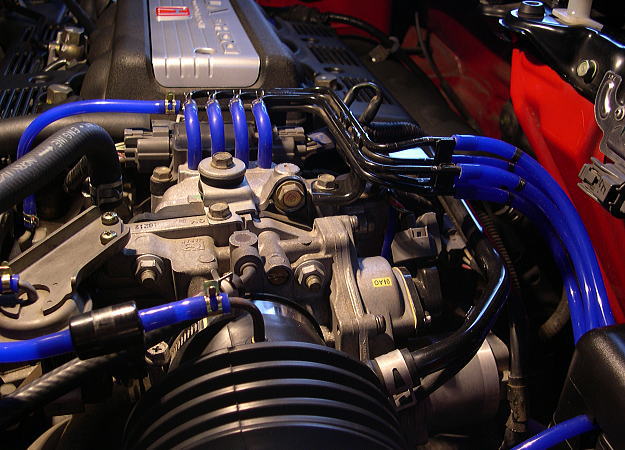

| すべてのホースを交換後 |
|
|
