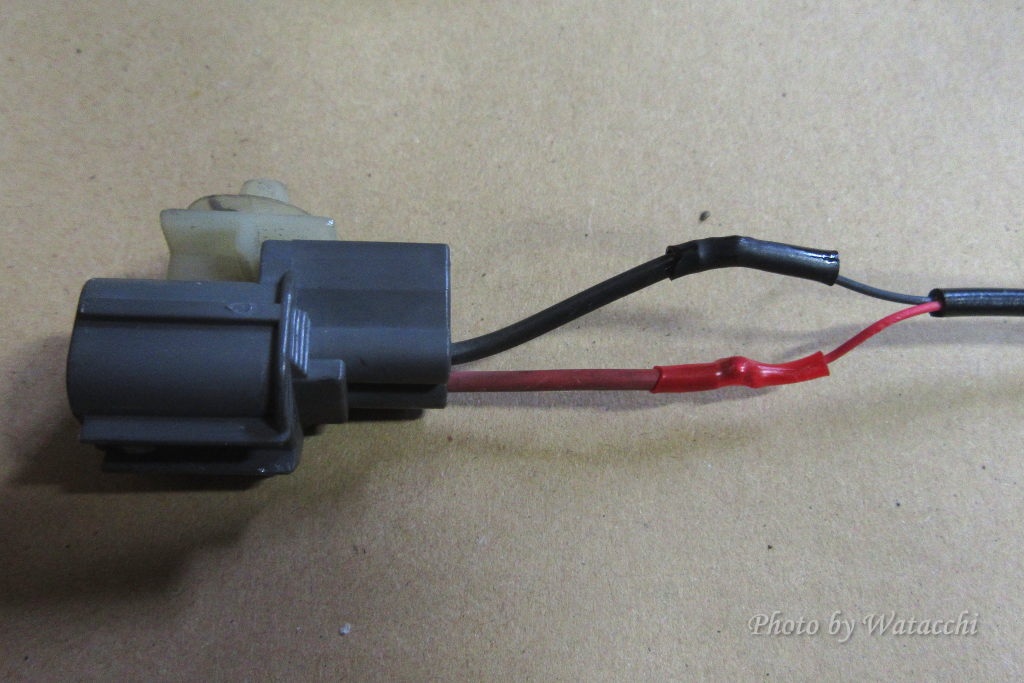

| ハーネスを半田付け |
|
|
フォグランプを外して９年程経過するが、その回路を流用してＬＥＤデイライトを付けてみることにした。アマゾンで２４連の白色ＬＥＤ（防水タイプ）を２ヶ購入した。直流電源を使って試しに点けてみると、かなり明るい（小汗）。夜間に点けると、対向車は眩しいかもしれないので、昼間、サーキットを走る時だけ点灯することにしよう。 |
|
|
|
| フォグランプ側に付いていたハーネスを途中でカットし、ＬＥＤライトの線に半田付けし、接続した箇所が外れないように、リード線をループ状にし、その上で、写真のように、ビニテープで防水対策を施した。 |
|
 |

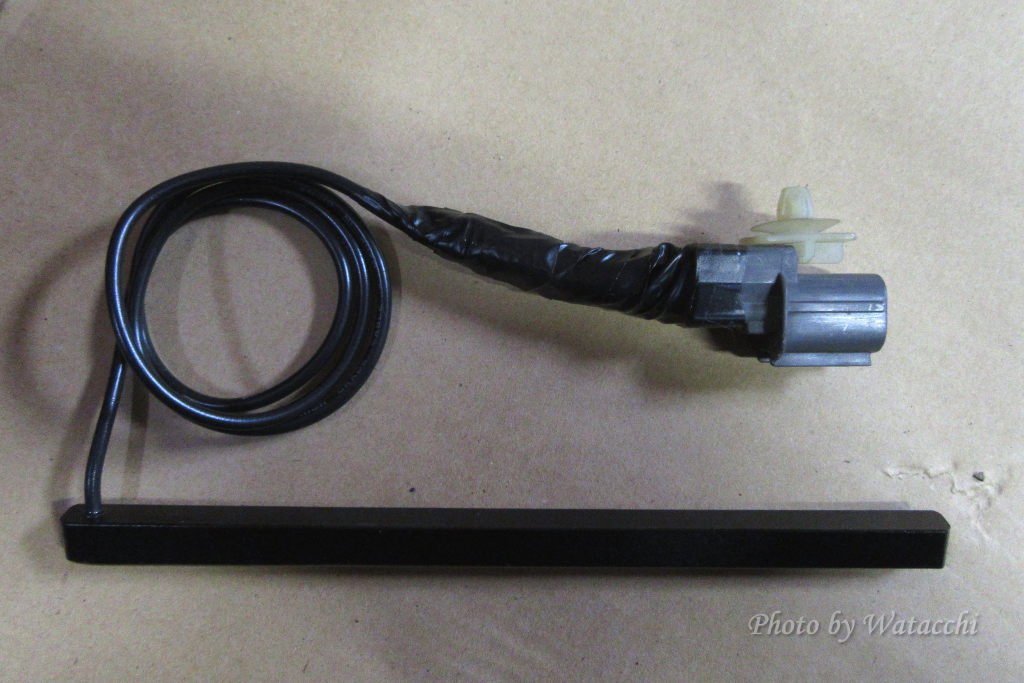

| 半田付け部分の防水対策 |
|
|
|
|
 |

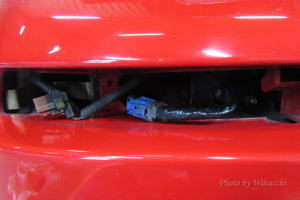

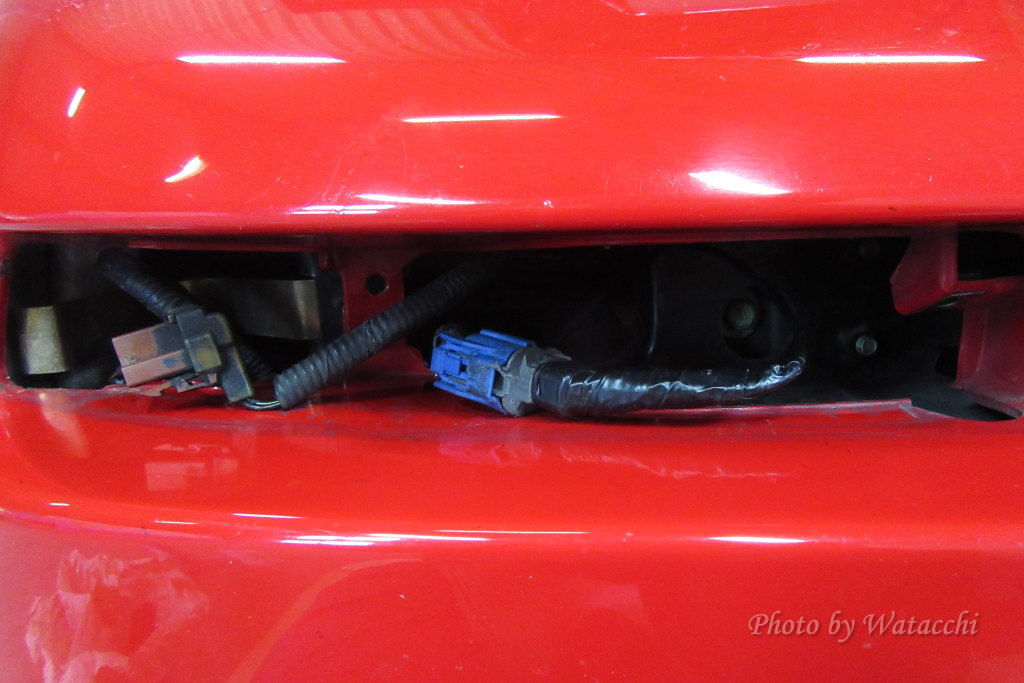

| 車両側のフォグランプ用ハーネス（青） |
|
|
スモール＆ウィンカーユニットを外し、ＬＥＤデイライト側のコネクタを引き回し、車両側のフォグランプのハーネスに接続する。 |
|
|
|
| ＬＥＤデイライトは、貼り付ける部分をアルコールで脱脂した上で、とりあえず、強力両面テープで貼り付けた。真夏の炎天下で剥がれてしまう場合は、固定方法を再考することにしよう。 |
|
 |

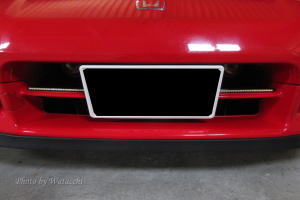

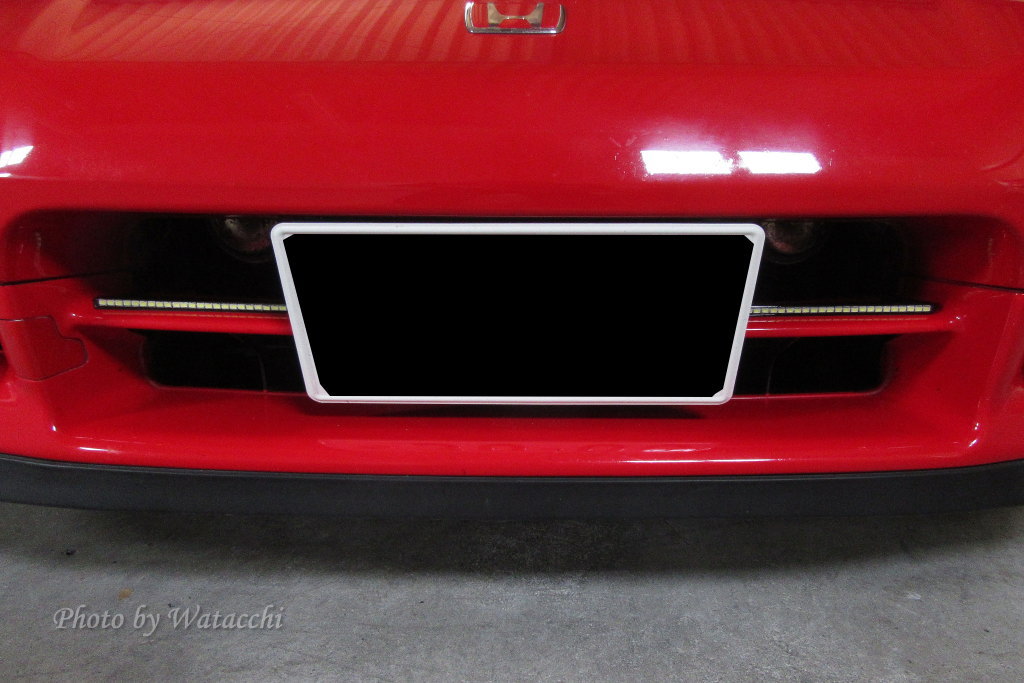

| 取付完了 |
|
|
|
|
 |

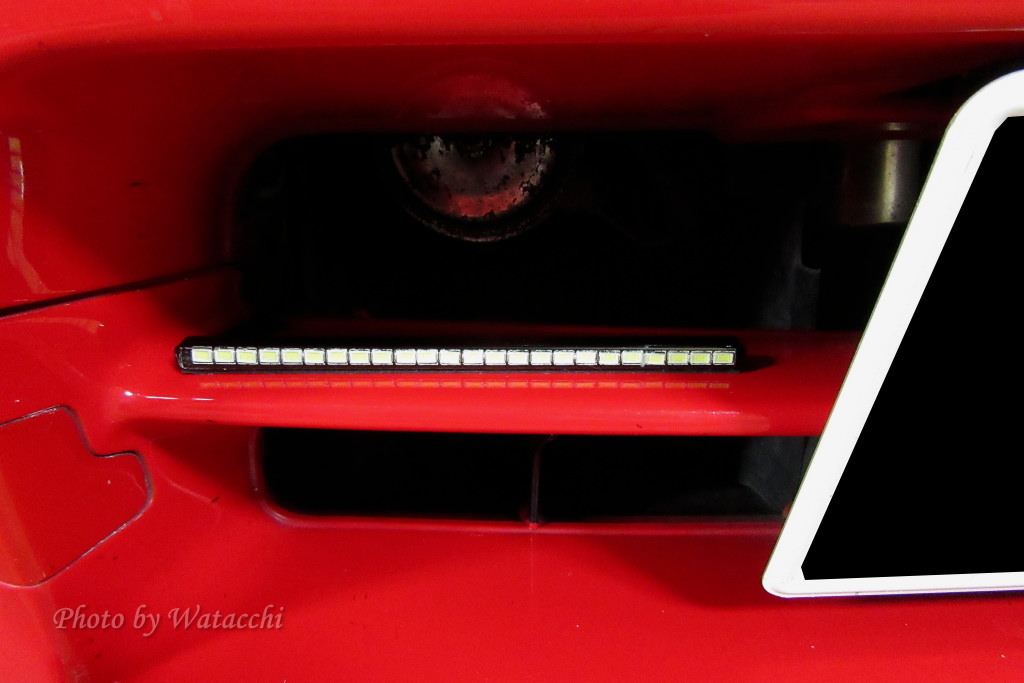

| 取付完了 |
|
|
左右とも取り付け、ウィンカーユニットを元に戻せば完成である。 |
|
|
|
| センターコンソールにあるフォグランプのスイッチをオンにする。オーッ！ 点いた点いた（笑）。やっぱり結構明るいな〜（小汗）。 |
|
 |

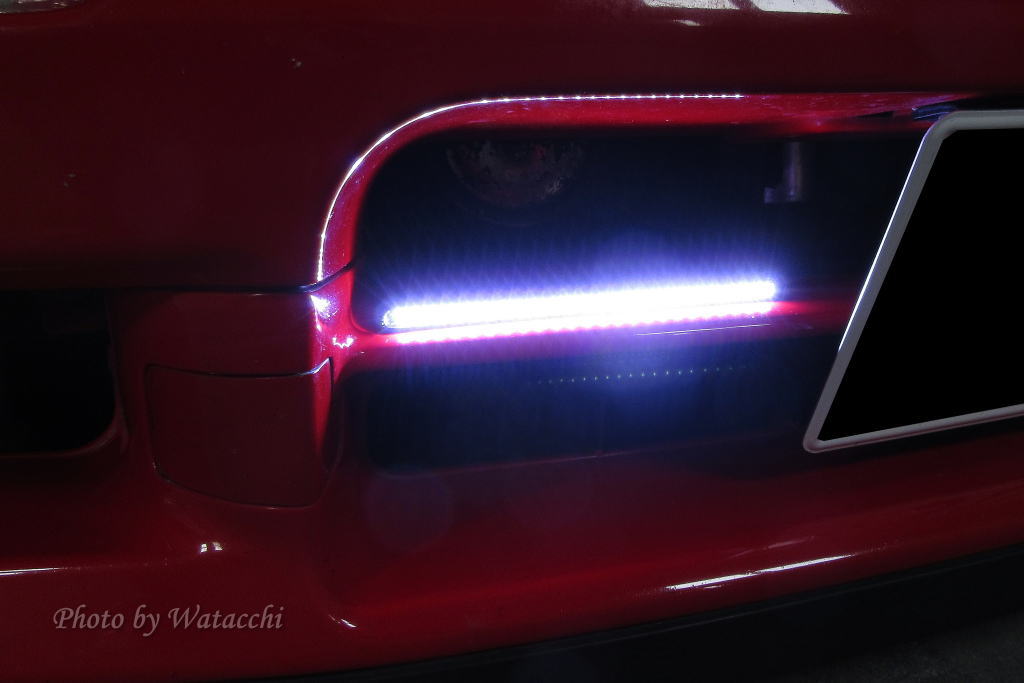

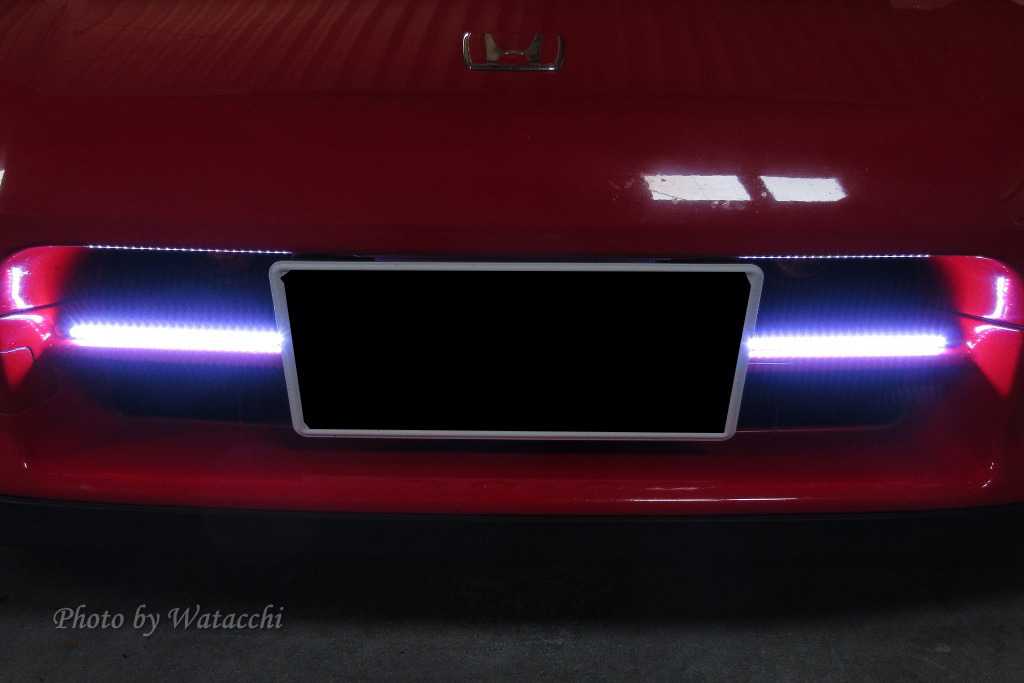

| 点灯した状態 |
|
|
|
|
 |
| 点灯した状態 |
|
|
ということで、３時間程のＤＩＹで、無事に取り付けることができた。 |
|
|
|
|
|
 |

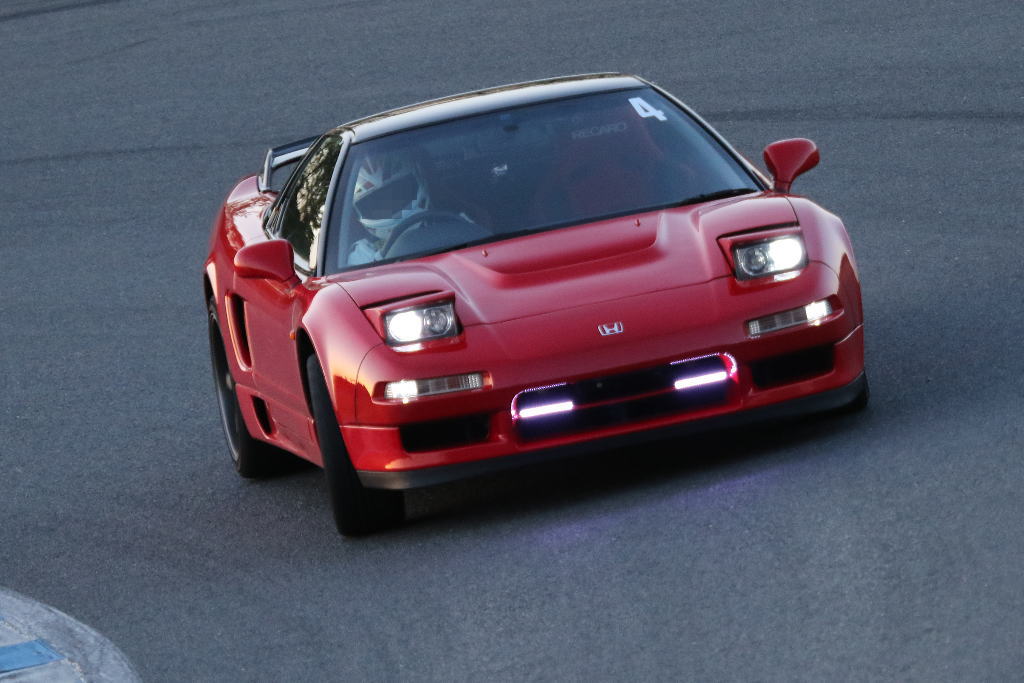

| 点灯した状態 (at Motegi Road Course) |
|
|
|
|
