Ｎ子に２ｘＤＩＮの楽ナビを付けたら、常にロッドアンテナが伸び、ほとんどラジオを聞かない俺としては、なんともうっとうしい。アンテナのハーネスを引っこ抜いて、動かないようにしたけど、もう少しスマートにできないものか？
ということで、ネットで情報を広い、電磁リレーを１ヶ付ければ、センターコンソールに付いている、アンテナFULL/HALF切替用スイッチで、アンテナのオン／オフが出来ることが判った。但し、アンテナＯＮの時は、ロッドアンテナがHALFの状態になり、FULLにはならない。 |
|
|
|
アンテナをFULLにすると、なんかラジコンカーみたいになっちゃって、ちょっと格好悪いからちょうど良いかも？（笑）。リレーはミツバのRC-2217を入手し、これを使った。（励磁電流
0.2A以下、負荷電流容量20A以下）。なお、端子部が水平より下向きになること、との注意書きがあったが、無視した（苦笑）。
４Ｐハーネスの緑とピンクを途中で切断し、車両側のピンク線をリレーの青（Ｓ）と赤（＋）に接続、モーター側のピンク線をリレーの黄色（Ｌ）に接続、車両側の緑線をリレーの黒（−）に接続、モーター側の緑線は先端を絶縁処理し、どこにも接続しない。以上で完了です。 |
|
 |
| 改造後 |
|
|
|
|
 |
| アンテナ制御用スイッチ |
|
|
すべての作業が終わったら、動作確認をします。イグニッションキーをアクセサリー位置にすると、ナビの電源が入るので、HALFスイッチをオフにすると、アンテナがハーフまで伸び、オンにするとアンテナが完全に収納されれば、改造完了です。 |
|
|
|
|
|
 |

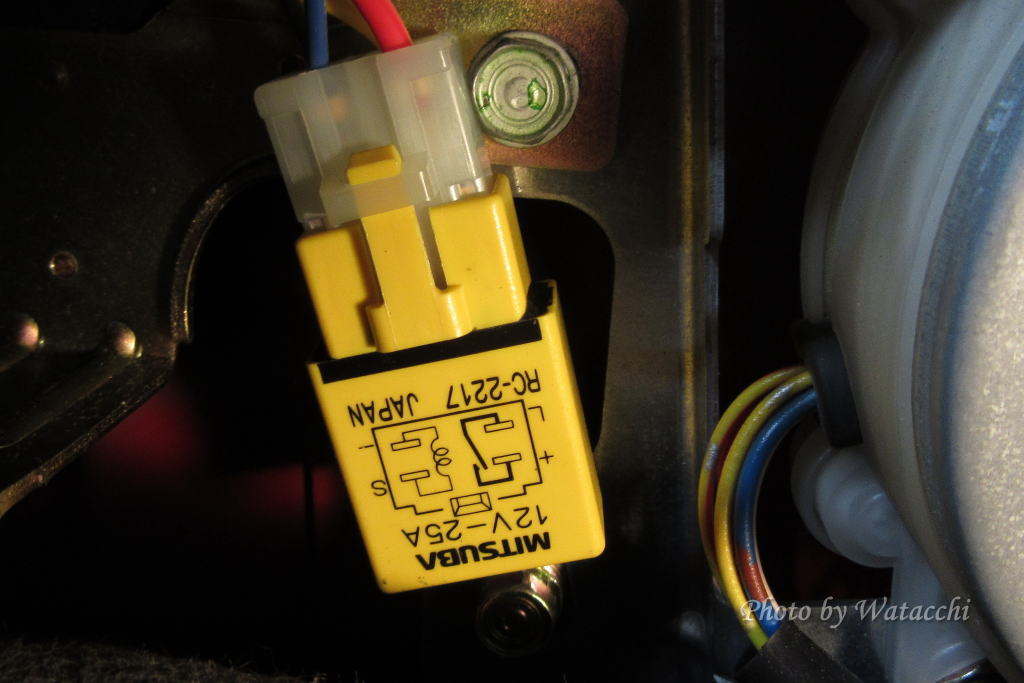

| 使ったリレー |
|
|
|
|
