| 取付後 |
|
|
ラップタイマーは３年程前に購入していたのだが、取り付けるのが面倒なので、そのまま放置していた（苦笑）。
でも、もったいないので、重い腰を上げ、取り付けることにした。久しぶりのＤＩＹなので、時間のかかること・・・（苦笑）。
塩ビパネルを使って、専用のフロントパネルを製作することにした。仕上げにカーボン調シートを貼れば、パネルは完成です。 |
|
|
|
塩ビシートはアクリルと違って加工が楽なので、こういう用途にはお勧めです。
さて、センターコンソールへの取り付けです。温度計付のデジタル時計を外し、ここにラップタイマーを埋め込むことにした。
問題はセンサーをどの経路で車外へ引き出すかだ。最初、エンジンルームに引き込み、ここから下に引き回そうかと思ったが、線の長さが足りなさそうだし、結構大変な作業になるので、これは諦めて、助手席側のドア下部より、後方に引き出すことにした。 |
|
 |

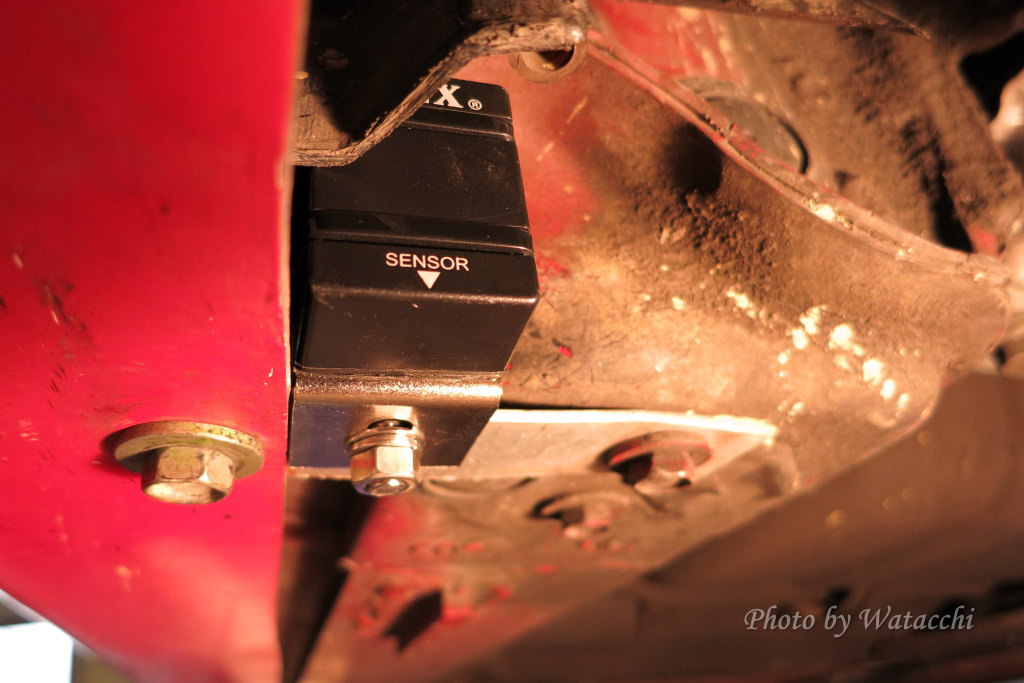

| センサーの取付 |
|
|
|
|
 |
| センサーの取付 |
|
|
社外品で付けたサイドステップのアルミのアームがあったので、ここに穴を開け、Ｌ型のアングルをホームセンターで買ってきて、取り付けた。 |
|
|
|
| センサーの引き込み線の処理をどうしようか、だいぶ悩んだが、サイドステップの内部を通して、助手席ドア後部から車内に引き込むことにした。 |
|
 |
| 配線はサイドステップの内部を通して |
|
|
|
|
 |
| 車内への引き回し |
|
|
後輪を外し、タイヤハウスを外し、サイドステップ後方より、センサのリード線を入れ、サイドステップにコネクタが通る穴を開け、ここからドア下部を経由して、車内に引き込んだ。
さて、動作確認したいのだが、サーキットに行く予定も無いので、こちらはしばらく先になりそう・・・（笑）。 |
|
|
|
